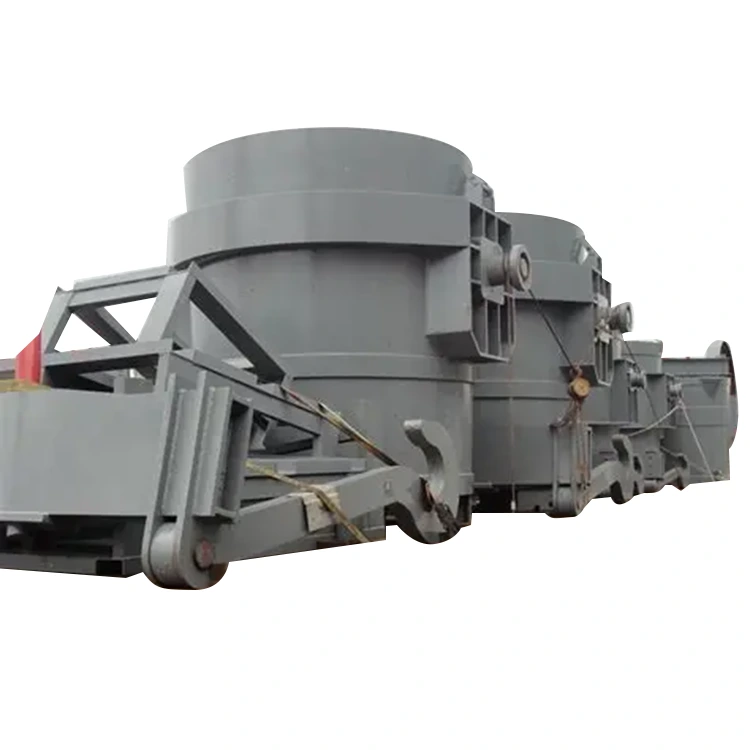

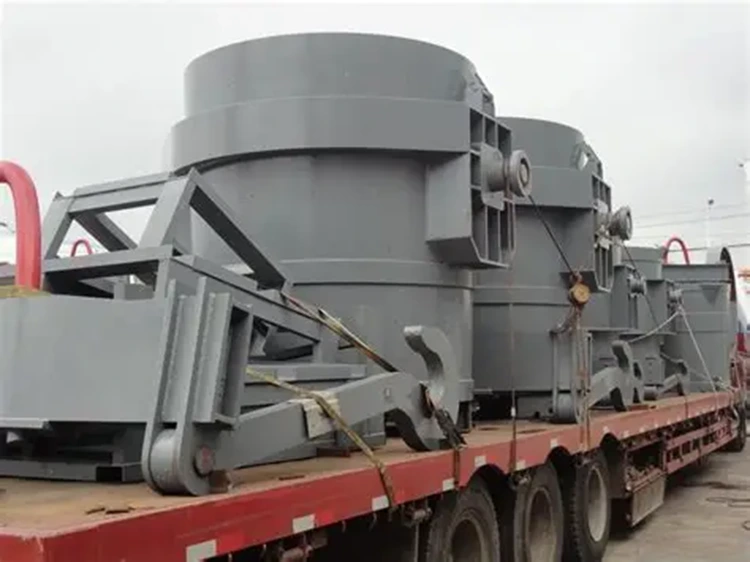

ทัพพีเหล็กแบบเอียงได้

ทัพพีเหล็กปรับเอียงได้ไฮดรอลิกอัจฉริยะนี้เป็นอุปกรณ์หลักสำหรับการเทเหล็กหลอมเหลวที่แม่นยำในอุตสาหกรรมโลหะวิทยาและการหล่อ ได้รับการพัฒนาอย่างอิสระโดย Yuexin Machinery Manufacturing Co., Ltd. โดยความร่วมมือกับสถาบันออกแบบโลหะวิทยา  ใช้การออกแบบแบบบูรณาการของ "การเอียงไดรฟ์ไฮดรอลิก + การควบคุมมุมอัจฉริยะ + การป้องกันความปลอดภัยหลายระดับ" ช่วยให้สามารถขนส่งได้อย่างมีเสถียรภาพและการเอียงและปล่อยเหล็กหลอมอุณหภูมิสูง 0-90° ที่แม่นยำที่อุณหภูมิ 1500-1650 ℃

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติผลิตภัณฑ์

การเอียงที่แม่นยำและควบคุมได้: ติดตั้งเซอร์โววาล์วแบบสัดส่วนด้วยไฟฟ้าไฮดรอลิกและเซ็นเซอร์มุม ทำให้เกิดระบบควบคุมแบบวงปิด ทำให้มีความแม่นยำในการวางตำแหน่งมุมเอียงที่ ±0.5°; รองรับทั้งโหมดการทำงานระยะไกลและโหมดท้องถิ่น และช่วยให้สามารถตั้งค่าตำแหน่งมุมเอียงได้หลายตำแหน่งล่วงหน้าเพื่อปรับให้เข้ากับสถานการณ์การเทที่แตกต่างกัน ควบคุมข้อผิดพลาดในการไหลของสารออกภายใน ±3% ความแข็งแรงของโครงสร้างที่เหนือกว่า: ตัวทัพพีถูกรีดจากแผ่นเหล็กความแข็งแรงสูง Q960 และผ่านการเชื่อมอาร์คอัตโนมัติและการตรวจจับข้อบกพร่องด้วยอัตราคุณสมบัติการเชื่อม 100% ส่วนรองแหนบนั้นหล่อจากเหล็กโลหะผสม 42CrMo และหลังการอบชุบด้วยความร้อน ความต้านทานแรงดึงจะอยู่ที่ ≥1000MPa ซึ่งสามารถทนทานต่อภาระรวมระหว่างการเอียงได้โดยไม่เสี่ยงต่อการเสียรูปหรือแตกหัก

การป้องกันอุณหภูมิสูงที่ครอบคลุม: ซับในใช้โครงสร้างคอมโพสิตของ "อิฐคอรันดัมอลูมินาสูง + ฉนวนความร้อนหล่อได้ + ชั้นป้องกันการซึม" โดยมีปริมาณAl₂O₃ ≥90% ช่วยเพิ่มความต้านทานต่อการกัดเซาะของเหล็กหลอมเหลวได้ 60%; ด้านนอกของตัวทัพพีมีแจ็คเก็ตระบายความร้อนด้วยน้ำและแผงป้องกันความร้อน ทำให้อุณหภูมิผนังด้านนอกอยู่ที่ ≤60°C และระบบไฮดรอลิกมีฝาครอบป้องกันอุณหภูมิสูงเพื่อให้แน่ใจว่าส่วนประกอบต่างๆ ทำงานตามปกติ

การรับประกันความปลอดภัยที่เข้มงวด: ติดตั้งระบบล็อคไฮดรอลิกและกลไกความปลอดภัยสองชั้นแบบป้องกันการตกกระแทก ล็อคกลไกการเอียงโดยอัตโนมัติในกรณีที่ไฟฟ้าขัดข้องกะทันหัน มาพร้อมกับการวัดอุณหภูมิเหล็กหลอมเหลว การตรวจสอบระดับของเหลว และอุปกรณ์แจ้งเตือนแรงดัน ให้ผลตอบรับสถานะการทำงานแบบเรียลไทม์ เป็นไปตามมาตรฐานระดับ 1 ของ "กฎระเบียบการผลิตความปลอดภัยด้านโลหะวิทยา"

สถานการณ์การใช้งาน

ใช้กันอย่างแพร่หลายในโลหะวิทยาเหล็ก (เตาหลอมเหล็กแปลง / เตาไฟฟ้าเท, การเติม tundish หล่ออย่างต่อเนื่อง), การหล่อหนัก (เตียงเครื่องมือเครื่องจักรขนาดใหญ่, การหล่อหน้าแปลนพลังงานลม), การผลิตเหล็กพิเศษ (เหล็กแม่พิมพ์, การหล่อสแตนเลสที่มีความแม่นยำ) และสาขาอื่น ๆ เหมาะอย่างยิ่งสำหรับการผลิตงานหล่อที่มีความแม่นยำซึ่งต้องการความเร็วการเทและการควบคุมการไหลสูง เช่นเดียวกับสายการผลิตอัตโนมัติที่มีการเทแบบหมุนหลายสถานี โดยให้การสนับสนุนหลักเพื่อการเทเหล็กหลอมเหลวที่มีประสิทธิภาพ ปลอดภัย และแม่นยำ

รายละเอียดกลไกการเอียงไฮดรอลิก: มุมมองระยะใกล้ของกระบอกไฮดรอลิก วาล์วเซอร์โวแบบสัดส่วนไฟฟ้า-ไฮดรอลิก และโครงสร้างการส่งผ่านเกียร์และแร็ค แสดงกระบวนการเชื่อมต่อระหว่างกระบอกสูบและรองแหนบ ระบุตำแหน่งการติดตั้งเซ็นเซอร์มุม อธิบายตรรกะการควบคุมแบบวงปิดของ "การตอบสนองของเซ็นเซอร์ - คำสั่งของตัวควบคุม - การทำงานของกระบอกสูบ" ซึ่งแสดงให้เห็นถึงความแข็งแกร่งของเทคโนโลยีการควบคุมไฮดรอลิกของ Yuexin Machinery

รายละเอียดตัวถังและซับในของทัพพี: มุมมองที่ขยายใหญ่แสดงโครงร่างซี่โครงเสริมแรงและเครื่องหมายการตรวจจับข้อบกพร่องในการเชื่อมของตัวทัพพี โดยแสดงโครงสร้างการก่ออิฐแบบหลายชั้นของซับในคอมโพสิต ภาพระยะใกล้ของช่องว่างการประกบของอิฐคอรันดัมและการรักษาชั้นป้องกันการซึม อธิบายวิธีการยึดของซับในกับตัวทัพพี และการเปรียบเทียบข้อดีของอายุการใช้งานของซับแบบดั้งเดิม รายละเอียดอุปกรณ์ล็อคเพื่อความปลอดภัย: จัดแสดงโครงสร้างภายในของล็อคไฮดรอลิกและกลไกการใส่และล็อคของพินป้องกันการตกทางกล อธิบายหลักการทำงานที่เชื่อมต่อกันของกลไกความปลอดภัยสองชั้น ภาพระยะใกล้ของปุ่มหยุดฉุกเฉินและไฟแสดงสถานะสัญญาณเตือน แสดงให้เห็นขั้นตอนการจัดการเหตุฉุกเฉินในกรณีที่เกิดการทำงานผิดพลาดกะทันหัน โดยเน้นถึงความปลอดภัยและความน่าเชื่อถือของอุปกรณ์

รายละเอียดการควบคุมอัจฉริยะ: แสดงช่องต่อรีโมทคอนโทรลและแผงควบคุมในพื้นที่ ปุ่มฟังก์ชันการติดป้ายกำกับ เช่น การตั้งค่ามุมเอียงล่วงหน้า การปรับอัตราการไหล และการตรวจสอบสถานะ อธิบายกลไกการเชื่อมโยงระหว่างอุปกรณ์และระบบ MES ของโรงงาน ซึ่งสนับสนุนการตรวจสอบย้อนกลับข้อมูลการผลิต และสาธิตระดับระบบอัตโนมัติและสติปัญญาของผลิตภัณฑ์
